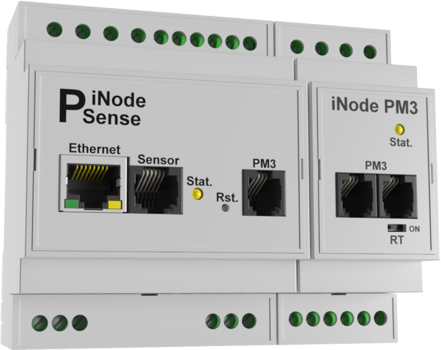

iNode-PSense — сетевое WEB/SNMP-устройство контроля параметров электропитания, предназначенное для технологического контроля параметров однофазной/трехфазной сети переменного тока, а также контроля параметров окружающей среды, дискретных датчиков, и управления исполнительными механизмами через сети Ethernet (или Интернет) по протоколам SNMP, HTTP(WEB).
Варианты исполнения устройства:
- iNode-PSense - для использования с трансформаторами тока с номинальным током вторичной обмотки 100мА
- iNode-PSense (5A) - для использования с трансформаторами тока с номинальным током вторичной обмотки 5А.
-
iNode-PSense обеспечивает контроль следующих параметров сети:
- Частота сетевого напряжения;
- Действующее (TrueRMS) напряжение фаз L1-L3;
- Действующий (TrueRMS) ток фаз L1-L3, суммарный ток по трем фазам;
- Полная мощность фаз L1-L3, суммарная полная мощность по трем фазам;
- Активная мощность фаз L1-L3, суммарная активная мощность по трем фазам;
- Реактивная мощность фаз L1-L3, суммарная реактивная мощность по трем фазам;>
- Коэффициенты мощности нагрузки фаз L1-L3;
- Коэффициенты искажения синусоидальности напряжения фаз L1-L3.
ВНИМАНИЕ! Устройство iNode-PSense не является зарегистрированным средством измерения, и обеспечивает технологический контроль параметров однофазной/трехфазной сети электропитания с заданной точностью измерения
Отличительные особенности:
- Предельно широкий диапазон рабочего напряжения (85…320 В переменного тока);
- Контроль параметров подключенной однофазной/трехфазной электрической сети переменного тока с обеспечением доступа к измеренным данным через сеть Ethernet (Internet), используя такие протоколы как SNMP, XML, JSON, WEB (HTTP);
- Непосредственное подключение до 2-х дискретных датчиков (дыма, открытия дверей, “сухих” контактов охранной/пожарной сигнализаций, термостатов и иных контактов, работающих по принципу "замкнуто-разомкнуто");
- Телеметрический IP контроль температуры (1 датчик), влажности и температуры точки росы (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу на расстояние до 18 метров (при использовании активного разветвителя I2C Expander)), возможность установки порогов срабатывания аварийной сигнализации для измеряемых параметров;
- Встроенный силовой релейный выход с номинальным током коммутации 3А при напряжении до 250 В переменного тока;
- Возможность подключения до 2-х модулей расширения LPN relay с дополнительными 4-мя силовыми релейными выходами;
- Возможность программирования пользователем логики работы релейных выходов в зависимости от состояния датчиков;
- Резервное электропитание цифровой части схемы от источника постоянного напряжения 8..30 В.
- Устройство имеет встроенные часы реального времени (RTC), что позволяет использовать актуальные временные метки для записей журнала событий;
- Функция автоматической синхронизации системного времени (в том числе в исполнении без часов реального времени) с NTP сервером времени;
- Устройство поддерживает работу по протоколу SNMP версии 1;
- Устройство может быть удаленно сконфигурирован через графический WEB интерфейс или по протоколу SNMP версии 1;
- Функция отправки SNMP ловушек (трапов) при возникновении событий;
- Функция автоматической отправки сообщений через сервер электронной почты на заданный e-mail адрес;
- Функция сохранения в энергонезависимой памяти (каждые 1..900 секунд) и отображения в графическом виде измерительной информации параметров сети и подключенных датчиков (размер памяти для записи информации - 8192 метки времени);
- Возможность отправки измерительных данных подключенных датчиков на удаленный сервер (например, сервер "Народный мониторинг", или любой другой с использованием форматов передачи данных по протоколу TCP проекта "Народный мониторинг");
- FirmWare может быть обновлено через Ethernet с использованием TFTP соединения;
- Для наших OEM партнеров возможно изменение дизайна HTML страниц WEB интерфейса
Устройство обеспечивают работу по следующим протоколам:
- WEB (HTML)
Значения параметров и состояния датчиков доступны по HTTP протоколу в виде WEB-страницы. Данные на странице автоматически обновляются каждые 3 секунды - XML
Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде XML файлов - JSON
Состояния всех подключенных датчиков, значения измеряемых параметров оборудования доступны по HTTP протоколу в виде текстовых файлов формата JSON - SNMP
SNMP это протокол управления сетями связи на основе архитектуры TCP/IP, работающий на транспортном уровне по протоколу UDP. Устройство поддерживает контроль и управление по протоколу SNMP v1 - Аварийные сообщения
- SNMP Traps
Генерируемые устройством аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем IP адрес по протоколу SNMP, если служба SNMP включена - E-mail
Генерируемые устройством аварийные и информационные сообщения незамедлительно отправляются на указанный пользователем адрес электронной почты по протоколу SMTP, если данная функция указана в настройках устройства
- SNMP Traps
Интерфейсы для подключения датчиков и оборудования
- Дискретные входы
Дискретные входы – предназначены для контроля состояния дискретных датчиков - Релейный выход
Релейный выход – представляет собой силовые перекидные контакты встроенного реле, позволяющие управлять слаботочной (до 3-х Ампер) сетевой нагрузкой - Sensor
Интерфейс Sensor, для подключения цифровых датчиков контроля параметров окружающей среды (1 датчик температуры, датчика влажности и температуры, до 2-х модулей LPN relay ) - Трансформаторы тока
Клеммные блоки, предназначенные для подключения 3-х трансформаторов тока, обеспечивающих измерение действующих значений фазных токов
ВНИМАНИЕ! Входы подключения трансформаторов тока T1-T3 гальванически связаны с входами подключения сетевого напряжения L1-L3, N. Соблюдайте осторожность при монтаже и эксплуатации.
Монтаж трансформаторов тока должен проводиться на обесточенном электрооборудовании -
Техническая спецификация устройства iNode-PSense
- Параметры электропитания:
- Потребляемая мощность - не более 3 Вт
- Рабочий диапазон напряжения питания:
- вход электропитания переменного тока: однофазная/трехфазная сеть 85...320 В 50-60 Гц
- вход электропитания постоянного тока: 8..30 В
- Защита от перегрузок по току и коротких замыканий
- Защита входа постоянного тока от смены полярности
- Защита входов питания от импульсных перенапряжений
- Напряжение изоляции между входом электропитания и цифровой частью схемы: не менее 3000 В постоянного тока
- Напряжение изоляции между входом электропитания и трансформаторами тока: нет
- Сетевой интерфейс
- Ethernet 10/100Mbit совместимый (10 Мбит/c), разъем RJ45
- Поддерживаемые сетевые протоколы
- TFTP, SNTP, SMTP, HTTP, SNMP, DHCP, ICMP
- Интерфейс датчиков:
- I2C, разъем RJ-12
- Параметры дискретных входов:
- Напряжение на зажимах клеммных блоков: 5±0,5В
- Внутреннее сопротивление дискретного входа: 400 Ом
- Максимально допустимое сопротивление дискретного датчика: 2,0 кОм
- Максимальная коммутационная способность релейного выхода:
- 3A @ 24 VDC, 3 A @ 250 VAC
- Параметры измерения частоты, напряжения и тока:
- Диапазон измерения частоты сети: 46..64 Гц
- Погрешность измерения частоты сети: ±0,25 %
- Диапазон измерения действующего (TrueRMS) значения напряжения: 0..350 В
- Погрешность измерения напряжения: ±1 %
- Диапазон измерения действующего (TrueRMS) значения тока: 0..600 А, при использовании соответствующих трансформаторов тока* (диапазон измерения может быть увеличен по согласованию с заказчиком)
- Погрешность измерения тока: ±1 %
- Условия работы:
- Диапазон рабочих температур (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +50 °С
- Степень защиты по ГОСТ 14254 - IP 20
- Размеры и масса:
- Габаритные размеры - не более 90x70x67 мм
- Масса - не более 0,4 кг
* Трансформаторы тока должны обеспечивать напряжение на входах подключения трансформаторов тока устройства не более Uтт=0,18 В. Расчет напряжения производится по формуле Uтт=Iтт*Ki, где Iтт- ток вторичной обмотки трансформатора тока при максимальном токе первичной обмотки, Ki – коэффициент трансформации входов устройства (указан на этикетке устройства)
