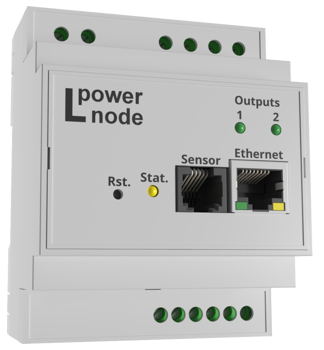

LPowerNode 2DIN— устройство распределения электрического тока по нагрузкам потребителя («управляемая розетка», «умная розетка») с управлением по протоколу IP через Ethernet (или Интернет) в конструктивном исполнении для установки на DIN-рейку.
Варианты исполнения устройства:
- LPowerNode 2DIN - базовая версия устройства;
- LPowerNode 2DIN RTC - версия, оснащенная часами реального времени (RTC) с резервным электропитанием;
- LPowerNode 2DIN RTC AC - версия, оснащенная часами реального времени (RTC) с резервным электропитанием, функцией мониторинга действующего значения напряжения, частоты сети и защиты оборудования от недопустимого изменения сетевого напряжения.
-
- LPowerNode 2DIN используется для удаленного контроля и управления (выключение, включение и перезагрузка) по IP (Internet Protocol) протоколу нагрузок потребителя.
- Распределитель питания LPowerNode 2DIN используется для управляемого распределения электроэнергии при небольшом количестве потребителей.
- LPowerNode 2DIN может послужить идеальным решением на начальном этапе создания системы по управлению инфраструктурой предприятия.
- LPowerNode 2DIN - недорогое решение для построения системы «Умный дом» начального уровня.
- Устройство LPowerNode 2DIN может быть использовано в качестве исполнительного, либо контрольного, звена в системах автоматизации АСУ ТП.
Управляемый распределитель питания LPowerNode 2DIN обеспечивает подключение и управление двумя объектами электропитания суммарной мощностью до 4000 Вт, с общим выходным током до 20A.
Управляемый распределитель питания LPowerNode 2DIN имеет возможность удаленного администрирования (управления электропитанием), то есть у администратора «управляемых розеток» есть возможность включать или выключать по IP (Internet Protocol) сети электроснабжение отдельных устройств, отслеживать (в том числе и визуально) обстановку на подконтрольном объекте и задавать логику работы изделия в зависимости от состояния датчиков окружающей среды и состояния оборудования, находящегося в одной информационной подсети с LPowerNode 2DIN.
LPowerNode 2DIN позволяет дистанционно управлять электропитанием нагрузок потребителей, в ручном или автоматическом режиме производить включение и выключение серверов и другого сетевого оборудования, производить перезапуск контролируемого оборудования при его «зависании» отключением электропитания на заданный интервал времени.
Управление розетками в LPowerNode 2DIN осуществляется посредством электромеханических реле с «триггерным управлением». Это позволяет не отключать нагрузку потребителей до тех пор, пока подано напряжение на вход LPowerNode 2DIN при программном или аппаратном (кнопкой «Reset») перезапуске контроллера управления, обновлении ПО.
Опционально LPowerNode 2DIN может обеспечивать мониторинг действующего значения напряжения питающей сети. Дополнительно, возможно наличие функции защиты оборудования от недопустимого отклонения параметров питающей сети (напряжения): при выходе действующего значения сетевого напряжения за допустимые пределы (граничные значения для пределов по напряжению задаются пользователем) происходит отключение нагрузки с автоматическим включением при возвращении напряжения сети в допустимые пределы.
Доступные опции:
- Часы: встроенные часы реального времени с резервным питанием, позволяющие вести журнал событий в реальном масштабе времени;
- Контроль: мониторинг действующего значения напряжения и частоты сети;
- Защита: функция защиты оборудования от недопустимого изменения (снижения/повышения) сетевого напряжения.
Отличительные особенности:
- Широкий диапазон рабочего напряжения (85…300 В);
- Большая выходная мощность (до 4 кВт);
- Возможность подключения 2 дискретных датчиков;
- Телеметрический IP контроль температуры, влажности (при подключении соответствующих датчиков TSensorEnc, TSensorSt, HSensorEnc по цифровому интерфейсу на расстояние до 18 метров (при использовании активного разветвителя I2C Expander));
- Синхронизация системного времени (в том числе в исполнении без часов реального времени) с NTP сервером времени;
- Автоматический перезапуск сетевого оборудования;
- Возможность программирования пользователем логики работы выходов в зависимости от состояния датчиков;
- Возможность подключения до 2-х модулей расширения LPN relay с дополнительными 4-мя силовыми релейными выходами;
- Устройство поддерживает работу по протоколу SNMP версии 1
- Устройство может быть удаленно сконфигурировано через графический WEB интерфейс или по протоколу SNMP версии 1
- Функция отправки SNMP трапов при возникновении события
- Функция автоматической отправки сообщений через сервер электронной почты на заданный e-mail адрес (поддерживается отправка данных только на серверы без шифрования)
- FirmWare может быть обновлено через Ethernet с использованием TFTP соединения
- Для наших OEM партнеров возможно изменение дизайна HTML страниц WEB интерфейса
Применение "управляемых розеток" позволит Вам:
Управлять оборудованием и решать задачи администрирования из любого места по IP (Internet Protocol) сети без необходимости физического присутствия.
Централизованно управлять электропитанием различных узлов в рамках единой системы управления инфраструктурой предприятия.
Включать и выключать оборудование по мере необходимости, а также автоматически по запланированному графику.
Перезапускать серверы, маршрутизаторы (роутеры) и другое сетевое оборудование в автоматическом режиме, контролируя их работу по сети Ethernet (устройство поддерживает опцию автоматической перезагрузки подключенного сервера, если он не отвечает на ping запросы).
Контролировать параметры окружающей среды и оперативно предотвращать возможный выход оборудования из строя из-за недопустимых отклонений параметров окружающей среды.
Экономить электроэнергию, оперативно вводить в действие резервное оборудование. Проводить единую политику управления энергопотреблением.
-
Техническая спецификация LPowerNode 2DIN
- Электрические характеристики:
- Номинальное рабочее напряжение: 220 В
- Диапазон рабочих напряжений: 85…300 В
- Предельное рабочее напряжение (не более 1 часа): 350 В
- Номинальная частота рабочего напряжения: 50(60) Гц
- Диапазон частот рабочего напряжения: 45…65 Гц
- Максимальный входной ток: 20 А
- Мощность потребления: не более 7 Вт
- Число независимо управляемых выходов: 2
- Номинальная суммарная мощность выходов: 4 кВт (указанное значение мощности может быть распределено между выходами в произвольном порядке, но не более 2 кВт на один выход)
- Максимальных ток каждого из выходов: 10 А
- Напряжение изоляции между сетью и интерфейсами постоянного тока: не менее 3000 В постоянного тока
- Функциональные характеристики:
- Сетевой интерфейс: Ethernet 10/100Mbit совместимый
- Поддерживаемые протоколы: встроенный HTTP сервер, SNMP агент, DHCP, ICMP, NTP, настраиваемая логика решений
- Удаленное обновление внутреннего ПО с использованием TFTP соединения
- Оповещение: SMTP (без шифрования), SNMP
- Энергонезависимый журнал событий на 1400 записей
- Порты ввода-вывода:
- 1 порт 10/100 Base-TX (разъем RJ45) Ethernet совместимый
- 2 входа (10 - с модулем расширения) для подключения дискретных датчиков (позволяет подключать датчики открытия дверей, движения и проч.)
- 1 порт I2C (разъем RJ12) - интерфейс цифровых датчиков (позволяет подключать датчики температуры, влажности, давления, модули расширения релейных выходов, активный разветвитель сигнала I2C Expander)
- Условия эксплуатации, габаритные размеры и масса:
- Диапазон рабочих температур (при относительной влажности воздуха не более 85 %, без конденсации влаги): от -40 °С до +40 °С
- Охлаждение: естественное
- Габаритные размеры, ВxШxГ: не более 90x70x67 мм
- Масса: не более 0,3 кг
- Электрические характеристики:
-
Актуальные версии ПО:
- 28.06.2017 IML_Ethernet_Loader Утилита загрузки обновления микропрограммы контроллера
- 16.08.2021 lpowernode_2din_b0_5_r11p_830_08_2021.zip (загрузчик b0_5) - совместимая с датчиками HSensorEnc и HSensorEnc-F выпуска после 01.05.2021
- 16.08.2021 lpowernode_2din_b0_5_r11v_830_08_2021.zip (загрузчик b0_5) Версия для устройств с функцией измерения напряжения - совместимая с датчиками HSensorEnc и HSensorEnc-F выпуска после 01.05.2021
- 16.08.2021 lpowernode_2din_b0_5_r11p_8_08_2021.zip (загрузчик b0_5)
- 16.08.2021 lpowernode_2din_b0_5_r11v_8_08_2021.zip (загрузчик b0_5) Версия для устройств с функцией измерения напряжения
- 16.11.2016 LPOWERNODE_b0_5_r10(p_v)_8_08_2016.mib (загрузчик b0_5) MIB файлы для устройства
Версии ПО для устройств, снятых с производства:
- 07.10.2014 LPOWERNODE_2DIN_b0_3_r10_6_10_2014 Rev.B
- 07.10.2014 LPOWERNODE_2DIN_b0_3_r10v_6_10_2014 Rev.B Версия для устройств с функцией измерения напряжения
- 26.06.2015 LPOWERNODE_b0_3_r10(v)_6_10_2014.mib Rev.B MIB файлы для устройства LPowerNode 2DIN
- 28.09.2013 ПО для сброса настроек Устройства в начальное состояние
- 28.09.2013 LPOWERNODE_b0_2_r0_7_09_2013_2DIN
- 28.09.2013 LPOWERNODE_b0_2_r0_05.04.2012.mib MIB файлы для устройства LPowerNode 2DIN
